تفاوت برج خنک کننده جریان متقاطع یا کراس فلو (Cross Flow Cooling Tower)و جریان مخالف یا کانترفلو (Counter Flow)در نحوه حرکت هوا و آب داخل سیستم خنک‌ کاری مشخص می‌شود. در برج جریان متقاطع هوا به صورت افقی وارد کولینگ تاور شده و با جریان عمودی آب برخورد می‌کند. اما در برج خنک کننده جریان مخالف هوا از پایین به بالا حرکت کرده و خلاف جهت آب جریان دارد. این تفاوت ساختاری باعث ایجاد اختلاف در راندمان حرارتی، میزان مصرف انرژی، ابعاد دستگاه و نحوه نگهداری می‌شود. برج خنک کننده جریان مخالف راندمان خنک ‌کاری بالاتری دارند. در حالی که برج‌ خنک کننده جریان متقاطع از نظر تعمیرات و دسترسی به قطعات ساده‌تر هستند. در بسیاری از پروژه‌های صنعتی و ساختمانی استفاده می‌شوند.

نحوه عملکرد برج خنک‌ کننده

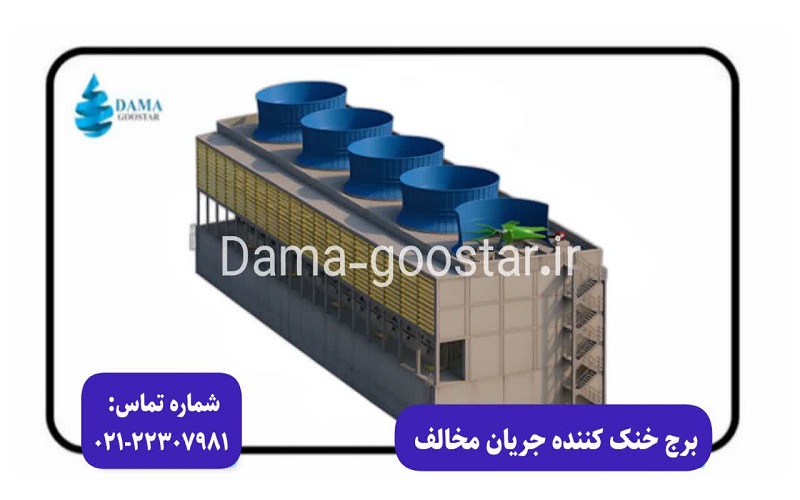

الف) برج خنک کننده جریان مخالف

در برج خنک‌ کننده جریان مخالف جریان هوا از پایین برج وارد شده و به سمت بالا حرکت می‌کند. اما آب گرم از بالای برج خنک کننده به سمت پایین جاری می‌شود. این برخورد در جهت مخالف باعث افزایش زمان تماس و تبادل حرارتی بهتر بین آب و هوا می‌شود. در نتیجه راندمان خنک ‌کاری در برج خنک‌ کننده جریان مخالف بالاتر است. طراحی کولینگ تاور جریان مخالف همچنین باعث توزیع یکنواخت‌تر آب روی پکینگ‌ها می‌شود. به همین دلیل کولینگ تاور جریان مخالف بیشتر در صنایع بزرگ، نیروگاه‌ها و سیستم ‌هایی که نیاز به خنک ‌کاری دقیق و قوی دارند مورد استفاده قرار می‌گیرند.

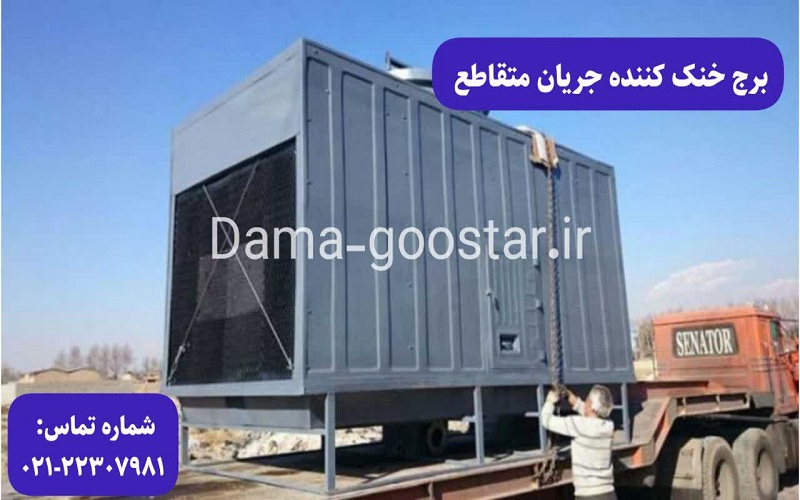

ب) برج خنک کننده جریان متقاطع

در برج خنک‌کننده جریان متقاطع هوا به صورت افقی وارد برج می‌شود و از میان جریان آب که به شکل عمودی از بالا به پایین حرکت می‌کند عبور می‌کند. در این طراحی آب ابتدا روی پکینگ‌ها پخش شده و سپس هوا از کناره‌ ها وارد برج خنک کننده می‌شود و با آب تماس پیدا می‌کند. این نوع طراحی باعث ساده‌تر شدن ساختار کولینگ تاور و کاهش ارتفاع آن می‌شود. برج خنک کننده جریان متقاطع تعمیر و نگهداری آسان‌تری دارند. پس در سیستم‌ های تهویه مطبوع ساختمان‌ها یا صنایع سبک بیشتر استفاده می‌شوند.

تفاوت در راندمان حرارتی و ظرفیت خنک ‌کاری

یکی از مهم ‌ترین تفاوت ‌های برج‌ خنک‌ کننده جریان متقاطع و جریان مخالف میزان راندمان حرارتی آن ‌هاست. در برج جریان مخالف به دلیل حرکت هوا در خلاف جهت آب، تماس مؤثرتر و طولانی‌تری بین آن‌ها ایجاد می‌شود و انتقال حرارت بهتر انجام می‌گیرد. در نتیجه ظرفیت خنک ‌کاری در برج جریان مخالف بیشتر است. در مقابل برج جریان متقاطع راندمان کمتری دارد. ولی به دلیل طراحی ساده‌تر و هزینه ساخت پایین‌تر در بسیاری از کاربردها گزینه مناسبی محسوب می‌شود.

تفاوت در ابعاد، ارتفاع و فضای نصب

برج‌ های خنک ‌کننده کراس فلو ارتفاع کمتری دارند و طراحی آن‌ها به گونه‌ای است که در فضای افقی بیشتری گسترش پیدا می‌کنند. این موضوع باعث می‌شود نصب آن‌ها در مکان‌هایی که محدودیت ارتفاع دارند آسان‌تر باشد. در مقابل کولینگ تاور کانترفلو ارتفاع بیشتری دارند اما فضای کمتری در سطح اشغال می‌کنند. به همین دلیل انتخاب نوع برج تا حد زیادی به شرایط محل نصب، فضای موجود و ظرفیت مورد نیاز سیستم خنک ‌کاری بستگی دارد.

کاربردهای صنعتی برج خنک ‌کننده کراس فلو و کانترفلو

هر یک از انواع برج ‌های خنک‌ کننده در صنایع مختلف کاربرد دارند. برج ‌های جریان مخالف به دلیل راندمان بالاتر در صنایع بزرگ مانند نیروگاه‌ها، پالایشگاه‌ها، صنایع فولاد و پتروشیمی استفاده می‌شوند. این صنایع نیاز به خنک ‌کاری با ظرفیت بالا دارند. در مقابل، برج‌های جریان متقاطع بیشتر در سیستم‌ های تهویه مطبوع ساختمان‌ها، کارخانه‌های کوچک، صنایع غذایی و کاربری‌های سبک مورد استفاده قرار می‌گیرند. انتخاب نوع برج باید بر اساس نیاز حرارتی سیستم، شرایط محیطی و هزینه‌های بهره ‌برداری انجام شود.

مزایا و معایب جریان متقاطع و جریان مخالف

برج خنک ‌کننده جریان متقاطع دارای مزایایی مانند طراحی ساده‌تر، هزینه ساخت کمتر و دسترسی آسان‌تر برای تعمیر و نگهداری است. همچنین ارتفاع کمتر آن باعث می‌شود در بسیاری از پروژه‌ها نصب راحت‌تری داشته باشد. در مقابل برج جریان مخالف از نظر راندمان حرارتی عملکرد بهتری دارد و می‌تواند دمای آب را مؤثرتر کاهش دهد. با این حال، ساختار آن پیچیده‌تر بوده و ممکن است هزینه اولیه بیشتری داشته باشد. انتخاب بین این دو نوع کولینگ تاور باید با توجه به نیاز پروژه انجام شود.

تفاوت در راندمان حرارتی و ظرفیت خنک‌ کاری

در مقایسه عملکردی برج‌ های جریان مخالف راندمان حرارتی بالاتری نسبت به برج خنک کننده جریان متقاطع دارند. دلیل این موضوع جهت حرکت مخالف آب و هوا است که باعث افزایش سطح تماس و زمان تبادل حرارت می‌شود. این ویژگی موجب می‌شود آب خروجی دمای پایین‌تری داشته باشد. در کولینگ تاور جریان متقاطع تماس آب و هوا کوتاه‌تر است و راندمان خنک ‌کاری کمی کمتر خواهد بود. با این حال، در بسیاری از کاربردها این اختلاف راندمان قابل قبول است و مزایای اقتصادی کولینگ تاور متقاطع اهمیت بیشتری پیدا می‌کند.

سفارش برج خنک کننده جریان متقاطع و جریان مخالف

برای سفارش برج خنک ‌کننده جریان متقاطع یا جریان مخالف باید چند عامل مهم در نظر گرفته شود. ظرفیت خنک ‌کاری مورد نیاز، دمای آب ورودی و خروجی، شرایط آب‌وهوایی منطقه و فضای نصب از جمله مواردی هستند که در انتخاب نوع برج تأثیر دارند. همچنین کیفیت قطعاتی مانند فن، پکینگ، بدنه و سیستم توزیع آب نقش مهمی در عملکرد نهایی دستگاه دارد. بهتر است پیش از خرید با کارشناسان فنی مشورت شود تا بر اساس نیاز پروژه مناسب‌ترین نوع برج خنک ‌کننده طراحی و انتخاب گردد. برای اطلاع از شرایط سفارش و خرید برج خنک کننده کراس فلو و کانترفلو با کارشناسان دماگستر تماس حاصل فرمایید.
