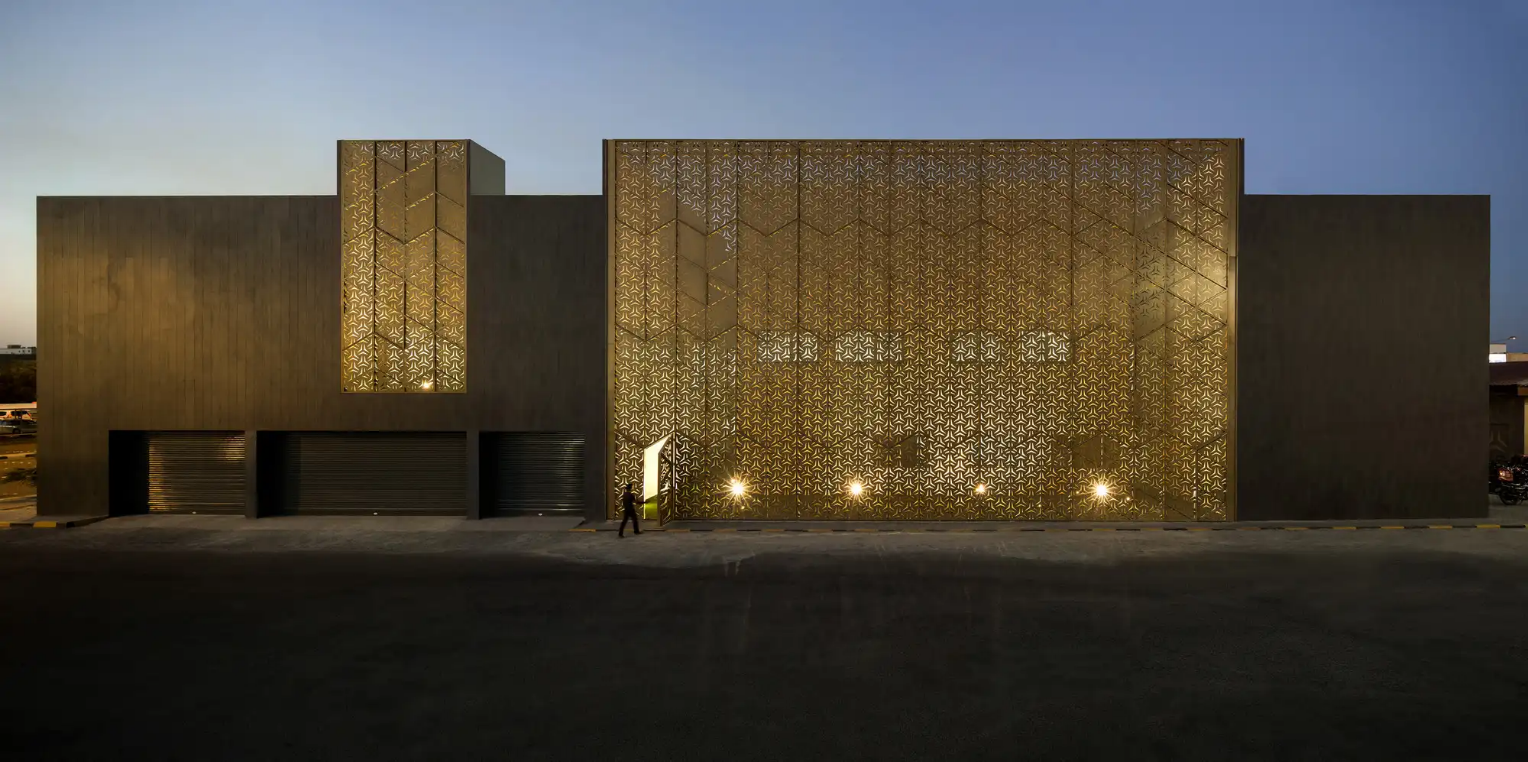

Patterned metal facade یا نمای فلزی مشبک/طرح‌ دار، به سیستم‌هایی گفته می‌شود که در آن‌ها صفحات فلزی (معمولاً آلومینیوم، فولاد گالوانیزه یا استیل) با الگوهای پانچ‌شده، برش لیزری یا CNC به‌عنوان پوسته دوم یا نمای اصلی ساختمان استفاده می‌شوند. این نما صرفاً یک عنصر تزئینی نیست؛ بلکه یک سیستم کنترل اقلیم، نور و هویت شهری است.

در تجربه‌ای که طی سال‌های اخیر در بررسی پروژه‌های اداری و فرهنگی داشتم، متوجه شدم نمای فلزی طرح‌ دار بیشتر از آنکه برای زیبایی انتخاب شود، برای کنترل تابش و کاهش بار انرژی استفاده می‌شود. در پروژه‌ای در اقلیم گرم و خشک، استفاده از پنل‌های فلزی پانچ‌شده باعث کاهش محسوس تابش مستقیم و در نتیجه کاهش مصرف انرژی سیستم سرمایش شد.

ساختار فنی Patterned Metal Facade

از نظر مهندسی، نمای فلزی طرح‌ دار معمولاً شامل سه لایه اصلی است:

1. پنل فلزی طرح‌ دار (Perforated / Laser Cut Panels)
2. زیرسازی فلزی (آلومینیومی یا فولادی)
3. اتصال به سازه اصلی ساختمان

پنل‌ها بسته به پروژه می‌توانند از:

1. آلومینیوم با ضخامت ۲ تا ۴ میلی‌متر
2. فولاد گالوانیزه
3. استیل ضدزنگ

انتخاب متریال کاملاً وابسته به شرایط اقلیمی، رطوبت، بار باد و بودجه پروژه است. به‌نظر من، آلومینیوم در بسیاری از پروژه‌های شهری ایران گزینه منطقی‌تری است، زیرا وزن کمتر آن باعث کاهش بار مرده و ساده‌تر شدن زیرسازی می‌شود.

یکی از مهم‌ترین مزایا، نقش آن در کاهش بار حرارتی ساختمان است. پنل‌های مشبک مانند یک سایه‌بان پیشرفته عمل می‌کنند. نسبت سطح باز به سطح بسته (Open Area Ratio) تعیین‌کننده میزان عبور نور و هواست.

مقایسه فنی با سایر سیستم‌های نما

معیار	Patterned Metal Facade	نمای شیشه‌ای کامل	نمای سنگی
کنترل نور	بسیار بالا	کم	متوسط
وزن سازه‌ای	کم تا متوسط	بالا	بسیار بالا
انعطاف طراحی	بسیار بالا	متوسط	محدود
نگهداری	آسان	دشوار	متوسط
رفتار در برابر باد	نیازمند تحلیل دقیق	وابسته به فریم	وابسته به اتصال

 مهم‌ترین تفاوت در کنترل انرژی و خیرگی نور است. نماهای شیشه‌ای مانند کرتین وال کامل معمولاً نیازمند شیشه‌های خاص و پرهزینه هستند، درحالی‌که نمای فلزی مشبک می‌تواند با هزینه کمتر همان عملکرد سایه‌اندازی را ایجاد کند.

اقتصاد Patterned Metal Facade در بازار ایران

در بازار ایران، قیمت نمای فلزی طرح‌ دار به سه عامل اصلی وابسته است:

• قیمت فلز (به‌ویژه آلومینیوم)
• هزینه برش لیزر یا پانچ CNC
• زیرسازی و نصب

نوسان قیمت آلومینیوم و نرخ ارز تأثیر مستقیمی بر هزینه نهایی دارد. با این حال، در پروژه‌های بزرگ، نمای فلزی طرح‌ دار نسبت به سیستم‌های پیچیده شیشه‌ای یا سنگی خاص، از نظر اقتصادی قابل مدیریت‌تر است.

مزیت مهم دیگر، امکان تولید داخلی است. بسیاری از کارخانه‌های داخلی توانایی تولید پنل‌های طرح‌ دار را دارند، که این موضوع وابستگی به واردات را کاهش می‌دهد.

چالش‌های اجرایی

هرچند Patterned Metal Facade ظاهری ساده دارد، اما اجرای آن نیازمند دقت مهندسی بالاست:

• تحلیل بار باد برای پنل‌های مشبک
• کنترل ارتعاش و صدای احتمالی
• پیش‌بینی انبساط و انقباض حرارتی
• دقت در تراز بودن پنل‌ها

در یکی از پروژه‌های تجاری که بررسی کردم، عدم پیش‌بینی انبساط حرارتی باعث تاب‌برداشتن برخی پنل‌ها در تابستان شد. این تجربه نشان داد که طراحی این نما باید کاملاً مهندسی باشد، نه صرفاً معمارانه.

هویت شهری و بیان معماری

نمای فلزی طرح‌ دار ابزار قدرتمندی برای ایجاد هویت بصری است. امکان طراحی الگوهای سفارشی باعث می‌شود ساختمان به یک عنصر شاخص شهری تبدیل شود. در بسیاری از پروژه‌های فرهنگی، Patterned Metal Facade به‌عنوان یک لایه روایت‌گر استفاده شده است.

اما به‌نظر من، مهم‌ترین ارزش آن در ترکیب عملکرد و بیان معماری است. این نما هم‌زمان:

• سایه ایجاد می‌کند
• تهویه طبیعی را تقویت می‌کند
• و هویت بصری تولید می‌کند
• نگهداری و دوام

فلزات مورد استفاده در این نما معمولاً دارای پوشش رنگ پودری یا آنادایز هستند. در صورت اجرای صحیح، طول عمر آن‌ها می‌تواند بیش از ۲۰ سال باشد. نگهداری آن‌ها ساده است و شست‌وشوی دوره‌ای معمولاً کافی است.

در اقلیم‌های مرطوب، استفاده از پوشش‌های مقاوم در برابر خوردگی ضروری است. در غیر این صورت، خوردگی می‌تواند به سرعت ظاهر نما را تخریب کند.

تحلیل سازه‌ای و رفتار دینامیکی در Patterned Metal Facade

یکی از موضوعاتی که در بسیاری از پروژه‌ها دست‌کم گرفته می‌شود، رفتار سازه‌ای و دینامیکی نمای فلزی طرح‌ دار است. در نگاه اول، پنل‌های پانچ‌شده یا برش‌خورده به‌دلیل وزن کم، سیستم سبکی به نظر می‌رسند؛ اما در واقع به‌دلیل سطح باز و بسته متغیر، رفتار آن‌ها در برابر باد می‌تواند پیچیده‌تر از نماهای صلب باشد. شرکت های با تجربه اجرای نمای فلزی طرح دار مانند شرکت نمای مدرن آراد در این زمینه می توانند پروژه را با بهترین کیفیت ارائه دهند.

در پنل‌های مشبک، جریان هوا از میان حفره‌ها عبور می‌کند و همین موضوع باعث کاهش فشار مستقیم باد می‌شود. اما این کاهش فشار همیشه به معنای کاهش تنش نیست. در برخی نسبت‌های سطح باز، پدیده‌های آیرودینامیکی مانند ارتعاش و لرزش موضعی ایجاد می‌شود. به همین دلیل، در پروژه‌های مرتفع، انجام تحلیل بار باد و حتی شبیه‌سازی CFD می‌تواند ضروری باشد که همین محاسبات برای نمای کرتین وال هم راهگشا خواهد بود.

در تجربه‌ای که در یک پروژه اداری مرتفع بررسی کردم، طراحی اولیه پنل‌ها بدون تحلیل ارتعاش انجام شده بود. پس از نصب، در سرعت‌های باد متوسط، صدای لرزش فلز ایجاد می‌شد. مشکل نه از کیفیت اجرا، بلکه از عدم پیش‌بینی رفتار دینامیکی ناشی می‌شد. در نهایت با افزایش سختی زیرسازی و اصلاح نقاط اتصال، مشکل برطرف شد. این تجربه نشان می‌دهد که Patterned Metal Facade باید همان‌قدر که زیباشناسانه طراحی می‌شود، مهندسی نیز بشود.

موضوع مهم دیگر، انبساط و انقباض حرارتی است. فلزات به‌ویژه آلومینیوم دارای ضریب انبساط نسبتاً بالا هستند. در اقلیم‌هایی با اختلاف دمای شدید (مثلاً ۵- درجه در زمستان و ۴۵ درجه در تابستان)، تغییر طول پنل‌ها می‌تواند چند میلی‌متر باشد. اگر در اتصالات امکان حرکت پیش‌بینی نشود، تنش‌های حرارتی منجر به تاب‌برداشتن یا تغییر شکل دائمی پنل می‌شود. بنابراین استفاده از اتصالات لغزشی کنترل‌شده و پیچ‌های با واشر مناسب اهمیت زیادی دارد.

مدیریت اجرا و کنترل کیفیت در نمای فلزی طرح‌ دار

یکی از مهم‌ترین عوامل موفقیت در اجرای Patterned Metal Facade، مدیریت دقیق فرآیند تولید تا نصب است. برخلاف نماهای سنتی که بخش زیادی از کار در محل پروژه انجام می‌شود، در نمای فلزی طرح‌ دار کیفیت نهایی به دقت ساخت کارخانه‌ای وابسته است. کوچک‌ترین خطا در برش CNC یا پانچ، می‌تواند باعث ناهماهنگی الگو در مقیاس بزرگ شود؛ مسئله‌ای که در نماهای الگودار به‌سرعت قابل مشاهده است.

در پروژه‌های حرفه‌ای، پیش از تولید انبوه، یک یا دو پنل نمونه (Mock-up) ساخته و نصب می‌شود تا هم از نظر زیبایی و هم از نظر نحوه اتصال بررسی شود. این مرحله به‌ویژه در پروژه‌هایی که الگوهای پارامتریک یا طرح‌های پیچیده دارند، حیاتی است. در تجربه‌ای که از یک پروژه فرهنگی داشتم، اجرای نمونه اولیه باعث اصلاح فاصله پیچ‌ها و کاهش ارتعاش احتمالی در مرحله نهایی شد.

کنترل کیفیت پوشش رنگ نیز اهمیت زیادی دارد. ضخامت رنگ پودری یا پوشش آنادایز باید یکنواخت باشد، زیرا در غیر این صورت در برابر تابش شدید آفتاب دچار تغییر رنگ موضعی می‌شود. همچنین در زمان حمل‌ونقل و انبارش، محافظت از لبه‌های برش‌خورده ضروری است تا از خراش و خوردگی اولیه جلوگیری شود.

در نهایت، هماهنگی میان تیم طراحی، کارخانه تولیدکننده و تیم نصب، تعیین‌کننده کیفیت نهایی است. نمای فلزی طرح‌ دار سیستمی است که اگر زنجیره تولید تا اجرا یکپارچه مدیریت نشود، نتیجه نهایی هرگز با طرح اولیه هم‌خوان نخواهد بود.
